네트워크 플로우 알고리즘

네트워크 플로우 알고리즘

한 정점에서 다른 정점으로 데이터가 흐를때 각각의 간선으로 보낼 수 있는

데이터 용량을 지키면서 목표 정점까지 최대로 보낼 수 있는 데이터의 양을 구하는 알고리즘

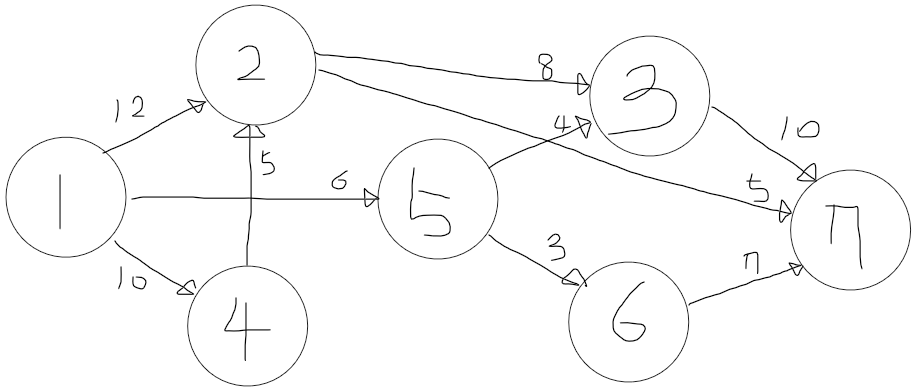

간선 위의 숫자는 최대로 보낼 수 있는 데이터의 양을 뜻함

위의 그래프를 보고 1번 노드에서 7번 노드로 데이터를 보낼때

최대 얼마나 보낼 수 있을까?



위 그래프는 방향그래프이기 때문에

계산을 할때 보통 간선의 방향만 보면서 계산을 하게 됩니다.



따라서 아래와 같이 생각해볼 수 있습니다.

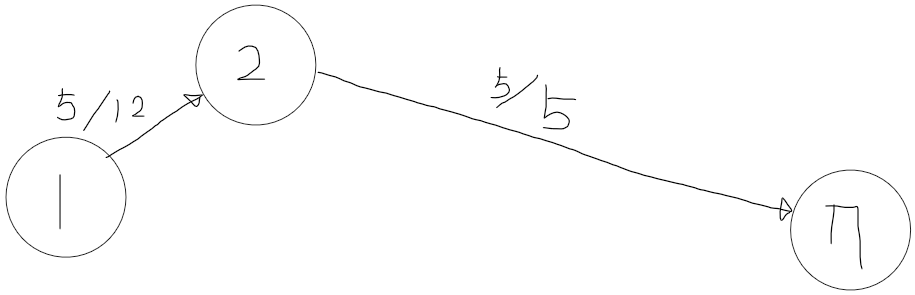

1 -> 2 -> 7 은 5만큼 보낼 수 있고

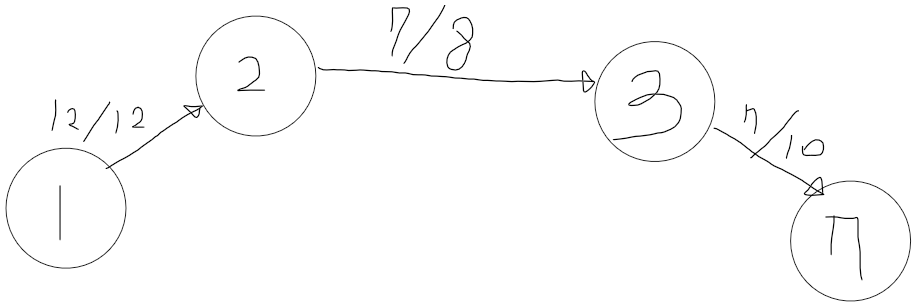

1 -> 2 -> 3 -> 7은 7만큼 보낼 수 있고

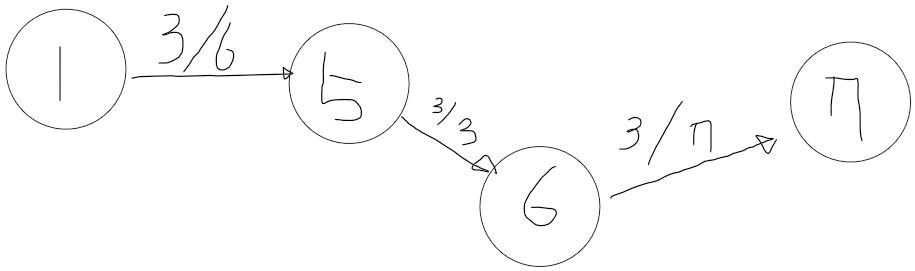

1 -> 5 -> 6 -> 7은 3만큼 보낼 수 있고

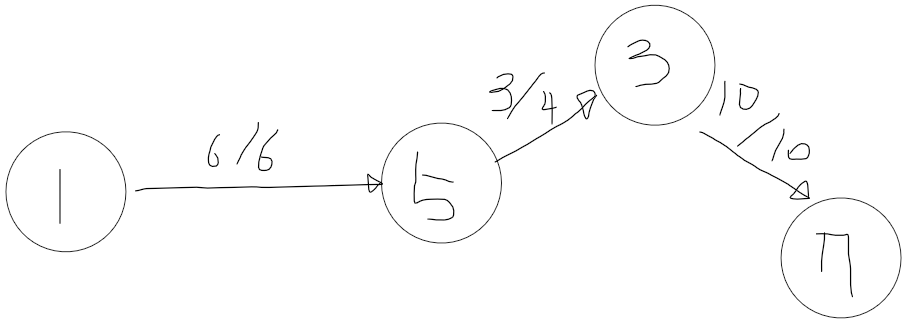

1 -> 5 -> 3 -> 7도 3만큼 보낼 수 있고

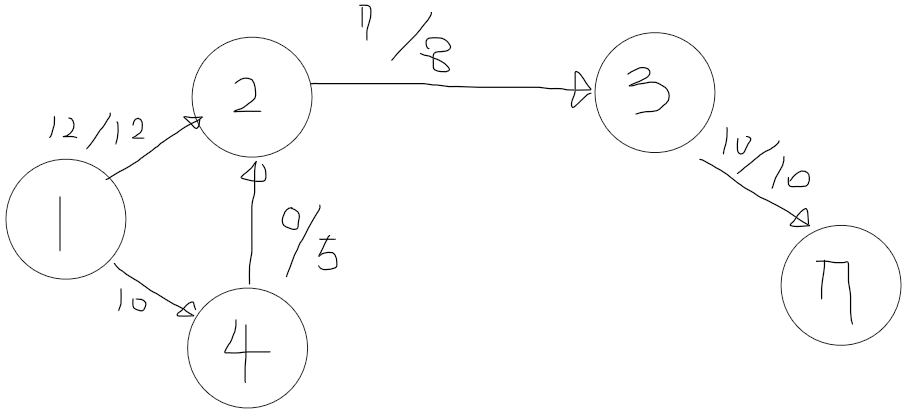

1 -> 4 -> 2 - > 3 - > 7 로 0만큼 보낼 수 있게됩니다

-----그렇다면 최대로 보낼 수 있는 데이터는 18??

그런데 위의 경로 말고는 다른 방법이 없을까?

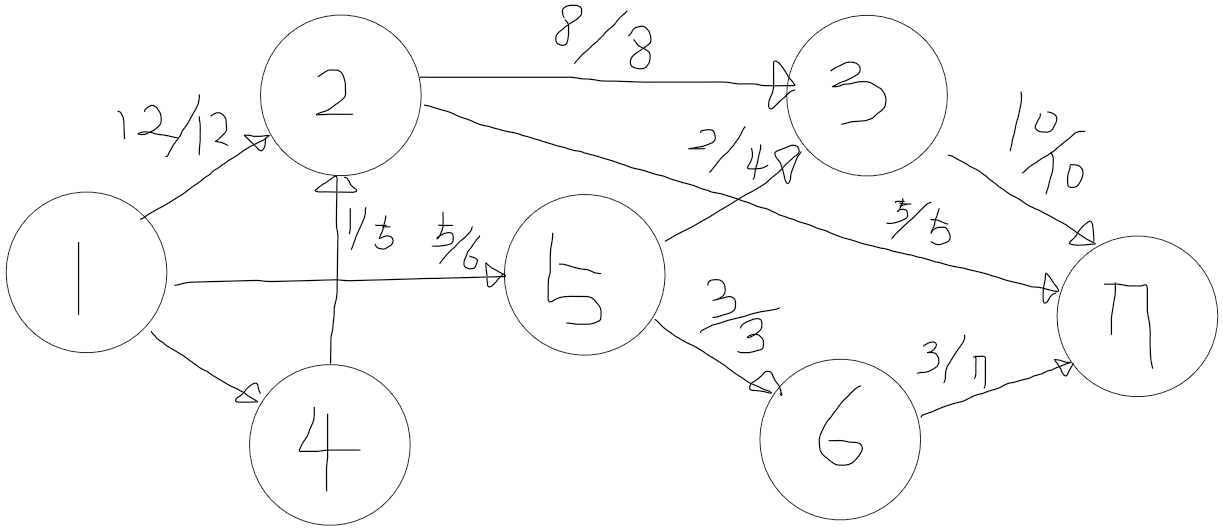

위와 같은 방식으로도 18만큼의 데이터를 전달 할 수 있습니다.

이렇듯 18만큼의 데이터를 흐르게하는 방법은 여러가지가 있습니다.

그렇다면 이런 모든 경로에 대한 탐색 및 비교가 가능한 알고리즘이 있어야하지 않을까??



그렇다면 어떻게 문제를 해결해야할까?

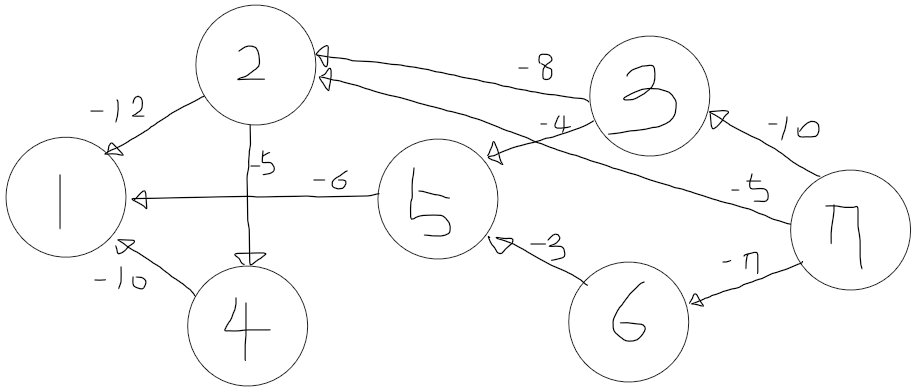

아래와 같은 임의의 간선들을 추가해주는 것만으로 효과적으로 문제를 해결할 수 있습니다.



1 -> 2로 12만큼 흐를 수 있는걸 반대로 생각해 보면 2 -> 1로 -12만큼 흐를 수 있다고도 생각해 볼 수 있음



위 처럼 간선이 음수로도 흐른다고 생각해 보면

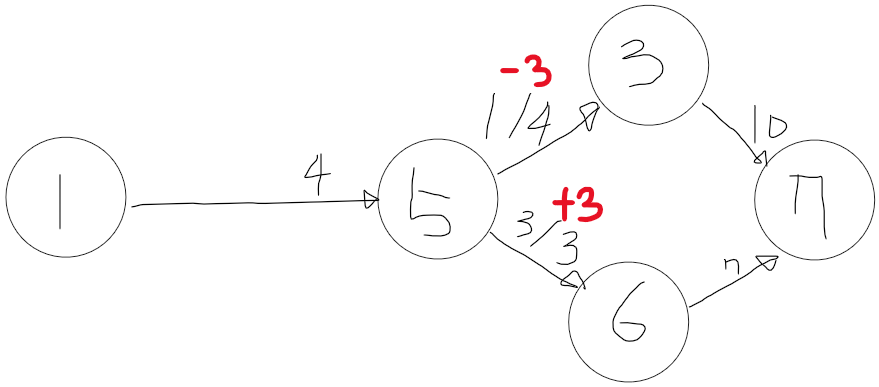

이미 흐르고 있는 데이터도

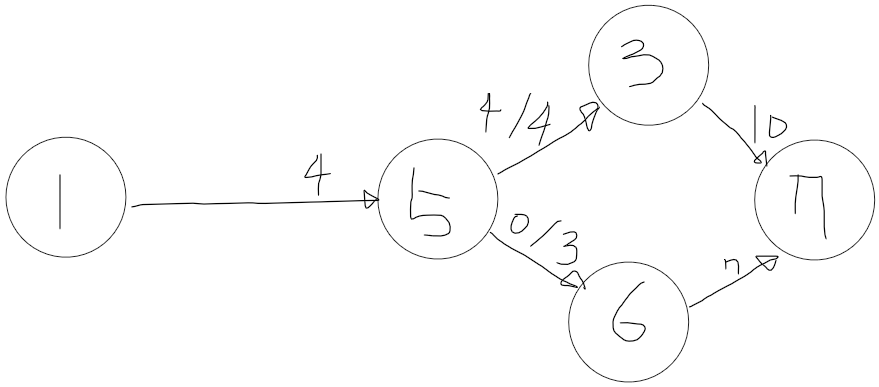

이런식으로 경로를 트는것이 가능해집니다.

이렇게 되면 더 효율적으로 모든 경로에 대한 탐색 및 비교가 가능해지게 됩니다.







#define MAX 100

int limit[MAX][MAX];
int flow[MAX][MAX];
int parent[MAX];

vector<int> v[MAX];

최대로 흘려보낼수 있는 양을 나타내는 limit,

흘려 보내고 있는 데이터의 양을 나타내는 flow,

현재노드로 오기 전의 부모 노드를 찾아주는 parent배열을 만들어 줍니다.

그래프를 나타내는 vector도 생성해줍니다.



int main()
{
	v[1].push_back(2);
	v[2].push_back(1);
	cost[1][2] = 12;

	v[1].push_back(4);
	v[4].push_back(1);
	cost[1][4] = 10;

	v[1].push_back(5);
	v[5].push_back(1);
	cost[1][5] = 6;

	v[2].push_back(3);
	v[3].push_back(2);
	cost[2][3] = 8;

	v[2].push_back(7);
	v[7].push_back(2);
	cost[2][7] = 5;

	v[3].push_back(7);
	v[7].push_back(3);
	cost[3][7] = 10;

	v[4].push_back(2);
	v[2].push_back(4);
	cost[4][2] = 5;

	v[5].push_back(3);
	v[3].push_back(5);
	cost[5][3] = 4;

	v[5].push_back(6);
	v[6].push_back(5);
	cost[5][6] = 3;

	v[6].push_back(7);
	v[7].push_back(6);
	cost[6][7] = 7;

	cout << MaxFlow(1, 6) << endl;
}

그래프를 구성하는 간선과 그 간선을 뒤집어서 vector에 넣어줍니다.

시작 위치와 끝 지점 위치를 지정해주고 함수를 실행합니다.



int MaxFlow(int start, int end)
{
	int result = 0; // end로 보낼 수 있는 데이터 양

	while (true)
	{
		// parent 배열의 모든 값들을 -1로 초기화 합니다.
		fill(parent, parent + MAX, -1);
		queue<int> q;
		q.push(start);

		// 데이터를 흘려보낼 경로를 탐색합니다.
		while (!q.empty())
		{
			int curr = q.front();
			q.pop();

			for (size_t i = 0; i < v[curr].size(); i++)
			{
				int next = v[curr][i];

				// 흘려보낼 공간이 남아있고 이미 선택된 경로가 아니라면
				if (limit[curr][next] > flow[curr][next] && parent[next] == -1)
				{
					// 큐에 삽입후 부모 노드 설정
					q.push(next);
					parent[next] = curr;
				}
			}
		}

		// parent[end]가 -1이라는 것은 parent배열 초기화 이후
		// 새로운 경로를 찾지 못했다는 의미 즉 검색이 끝났다는 것을 의미함
		if (parent[end] == -1)
			return result;

		// 최소 유량 찾기
		int min = 100000;
		for (int i = end; i != start; i = parent[i])
		{
			// 현재 흘려 보낼 수 있는 양을 구함
			// end로 가는 각각의 간선에서 [ 6 ] - [ 4 ] - [ 9 ] 의 유량을 가지고 있다면
			// 당연하게도 4만큼의 데이터만 흘려 보낼 수 있음

			int c = limit[parent[i]][i] - flow[parent[i]][i];
			if (min > c) min = c;
		}

		// 현재 흐르고있는 데이터를 체크해줌
		for (int i = end; i != start; i = parent[i])
		{
			flow[parent[i]][i] += min;
			flow[i][parent[i]] -= min;
		}
		result += min;


	}

}
